Carmotion 58434

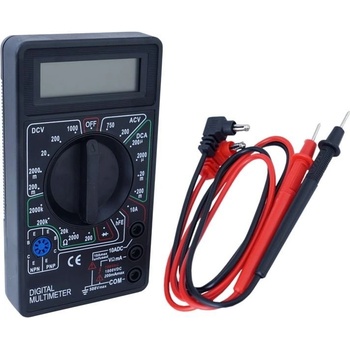

Digitálny multimeter DT-832 kombinuje voltmeter, ampérmeter, merač odporu, tester diód a tranzistorov a tester kontinuity. Všetko v jednom.

Výsledky meraní sú zobrazené na veľkom LCD displeji a aktualizované trikrát za sekundu. Tento multimeter je určený pre použitie v domácich dielňach i vo výrobe. Díky svojmu kompaktnému telu a jednoduchému rozhraniu je tester vhodný i do výukového prostredia.

Špecifikácia:

• meranie konštantného napätia: 0,2 - 1000 V
• meranie striedavého napätia: 200 - 750 V

meranie DC 0,002 - 10 A

• meranie odporu: až 2000 K ohmov
• rozmery: 70 x 126 x 28 mm
• hmotnosť: 137 g

batéria je súčásťou výrobku, prístroj je pripravený k okamžitému používaniu

Merač napätia je vhodný pre domáce použitie aj pre profesionálov v elektrotechnickom priemysle.Merač je možné použiť na meranie jednosmerného a striedavého napätia, jednosmerného prietoku a odporu. Čitateľný displej uľahčuje čítanie výsledkov merania.Špecifikácia: 19 rozsahov spínačov

• zásuvka COM: meracia zásuvka, čierny "-" vodič
• vstupná zásuvka: V?mA, červený vodič "+", meranie V, A (okrem rozsahu 10A), R.
• 10A zásuvka: meracia zásuvka pre rozsah 10A, červený vodič "+"

tranzistorová meracia zásuvka ochrana proti preťaženiu automatické vypnutie signalizácia slabej batérie zvukový alarm

Návod na použitie:Meranie jednosmerného prúdu: 1. Nastavte prepínač rozsahu na príslušný rozsah DCA. Pripojte červený testovací vodič do zdierky V?mA (do 200mA, pre prúdy nad 200mA až 10A je vhodná zdierka 10A) a čierny do zdierky COM. 2. Pripojte testovacie vodiče do série s meraným obvodom. 3. Odčítajte hodnotu na displeji (zobrazená polarita červeného testovacieho vodiča).

Meranie napätia V DC a V AC: 1. Nastavte prepínač rozsahov na príslušný rozsah DCV a ACV (ak nepoznáme hodnotu meraného napätia - vyberte najväčší rozsah). Pripojte červený testovací vodič do zdierky V?mA a čierny do zdierky COM. 2. Pripojte paralelné testovacie vodiče k meranému obvodu. 3. Odčítajte hodnotu na displeji (zobrazená polarita červeného testovacieho vodiča).

Test tranzistora: 1. Nastavte prepínač rozsahu merača do polohy hFE. Zasuňte hroty tranzistora vhodne (ECBE) (PNP / NPN) do testovacej pätice. 2. Odčítajte približnú hodnotu hFE (Ib = 10 µA / Vce = 2,8 V). 3. Pred meraním odpojte testovacie vodiče od meraných obvodov.

Test diód: 1. Pripojte čierny testovací vodič ku konektoru COM a červený testovací vodič k V?mA. 2. Nastavte volič rozsahu do polohy a pripojte červený testovací vodič k anóde a čierny testovací vodič ku katóde meranej diódy. Merač ukáže približné priepustné napätie diódy. Pri obrátených kábloch sa zobrazí „1“.

Meranie odporu: 1. Pripojte čierny testovací vodič ku konektoru COM a červený testovací vodič k V?mA. 2. Nastavte prepínač rozsahu merača do polohy ? a pripojte testovacie vodiče k testovanému odporu. Odčítajte hodnotu na displeji.
