Electron SN 04 110 400V

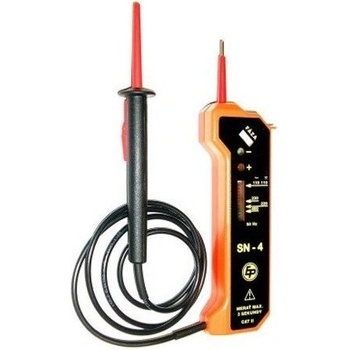

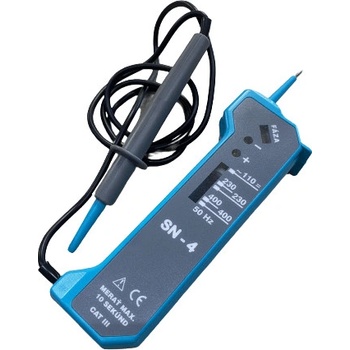

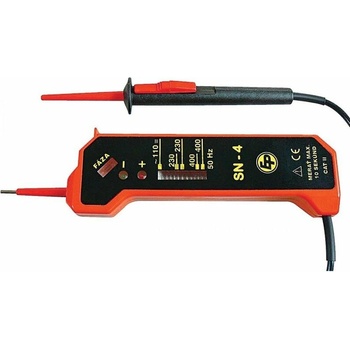

Spoľahlivá a presná diódová skúšačka obvodov SN-4. Okrem samotného merania napätia zvládne určiť fázový vodič a poradie fáz v trojfázovej sústave s nulovým vodičom. Problémom nie je ani indikácia polarity jednosmerného napätia.

Špecifikácia skúšačky Vadas SN-4:

Skúšačka, takzvaná Vadaska, SN-4 je navrhnutá na meranie hodnoty jednosmerného a striedavého napätia v rozsahu 110-400 V s frekvenciou 0-60 Hz. SN-4 je skúšačka analógová, hodnotu nameraného napätia sa pomocou elektromagnetu, do ktorého sa vťahuje odpružené železné jadro, ukazuje na klasickej stupnici.

Ako na určenie fázového vodiča:

Určiť fázový vodič vám skúšačka SN-4 umožní pomocou doutnavky, umiestnenej nad ukazovateľom napätia. LED diódami je možné identifikovať kladný a záporný pól v jednosmernej sieti. Skúšačku držíme v ruke tak, aby sme sa dotýkali kovového výstupku na zadnej strane skúšačky, a priložíme na vybraný vodič merací hrot. V prípade, že ide o fázový vodič, doutnavka sa rozsvieti.

Zistenie poradia fáz:

Opäť držíme skúšačku tak, aby sme sa dotýkali kovového výstupku na zadnej strane. Hrot, ktorý je pripevnený k samotnej skúšačke (tzv. pevný hrot) priložíme na predbiehajúcu fázu a hrot na kábli (pohyblivý hrot) na fázu nasledujúcu, a ak je poradie fáz obrátené, doutnavka sa nerozsvieti, v opačnom prípade áno.

Technické detaily VADAS SN-4:

Vadaska (skúšačka) SN-4 váži len 126g, spadá do kategórie meracieho obvodu CAT II a je určená na 2-pólové meranie. Pri určovaní fázového vodiča je prúd prechádzajúci telom menší ako 0,25 mA.

Certifikáty výrobku:

Skúšačka SN-4 (Vadaska) spĺňa príslušné normy ČSN.
