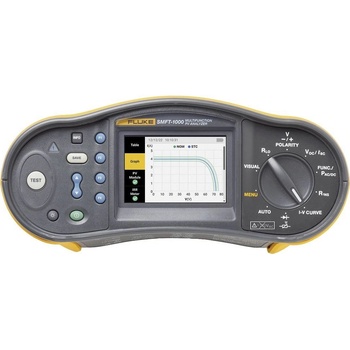

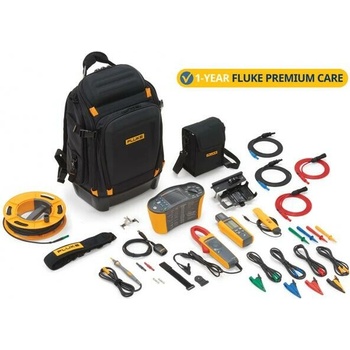

Fluke SMFT-1000 KIT

Vlastnosti a funkcie - Kompletné sekvencie testovania elektrickej bezpečnosti - IEC/EN 62446-1, kategória 1:

Odpor ochranného vodiča (RLO)

• Napätie na otvorenom obvode vrátane polarity (VOC)
• Prúd nakrátko (ISC) alebo prevádzkový prúd za pomoci prúdových klieští
• Izolačný odpor (RINS)
• Meranie ROI a prevádzkových vlastností systému (test krivky I-V solárneho modulu) - IEC 62446-1, kategória 2:

Sledovanie krivky I-V a software pre analýzu, vytváranie správ a certifikáciu - zahŕňa analýzu krivky I-V a funkcie vytvárania správ

• Software TruTest™ pre sťahovanie, nahrávanie, prehliadanie, analýzu a tlač výstupných protokolov
• Bezdrôtová komunikácia s IRR2-BT (intenzita slnečného žiarenia, sklon a teplota)
• Vizuálna kontrola
• Meranie odporu ochranného vodiča (RLO) s testovacím prúdom ≥200 mA
• Kontrola polarity s automatickým zobrazením polarity napätia s akustickou a vizuálnou výstrahou pri nesprávnej polarite
• Meranie napätia (VOC) v rozpojenom obvode na fotovoltickom module/reťazci až do 1000V DC
• Meranie prúdu nakrátko (ISC) na fotovoltickom module alebo reťazci do 20A DC, meranie prevádzkového prúdu do 100A DC za pomoci prúdových klieští
• Meranie izolačného odporu (RINS) s testovacím napätim 50, 100, 250, 500 a 1000V
• Meranie blokovacích diód (VBD)
• Testovanie prepäťových ochrán
• Meranie striedavého a jednosmerného napätia za pomoci 4mm zdierok - test do 700V TRMS (sínus do 60Hz) a 1000V DC. Meranie striedavého napätia a prúdu pri frekvenciách 50 a 60Hz (sínus).
• Meranie preklenovacej (bypass) diódy modulu za tmy

Fluke SMFT-1000

Odpor ochranného vodiča (RLO)

Rozsah na displeji 0,00Ω – 19,99Ω 20,0Ω – 199,9Ω 200Ω – 2000Ω

Rozsah merania 0,20Ω – 19,99Ω 20,0Ω – 199,9Ω 200Ω – 2000Ω

Rozlíšenie 0,01Ω 0,1Ω 1Ω

Presnosť ±(2 % + 2 číslice v najnižšom rade) ±(2 % + 2) ±(5 % + 2)

Testovací prúd ≥200mA (≤2Ω + Rcomp)

Testovacie napätie 4 až 10V DC

Zmena polarity

Áno

Kompenzácia odporu testovacieho vodiča (Rcomp)

Do 3Ω

FV Modul, FV reťazec, napätie naprázdno (Voc)

Rozsah na displeji 0,0V - 99,9V 100V – 1000V

Rozsah merania 0,0V - 99,9V 100V – 1000V

Rozlíšenie 0,1V 1V

Presnosť ±(0,5% + 2) ±(0,5% + 2)

Test polarity

Áno

FV Modul, FV reťazec, prúd nakrátko (Is/c)

Rozsah na displeji 0,0A - 20,0A

Rozsah merania 0,0A - 20,0A

Rozlíšenie 0,1A

Presnosť ±(1% + 2)

Izolačný odpor (RINS)

Rozsah na displeji 0,00MΩ – 99,99MΩ 100,0MΩ – 199,9MΩ 200MΩ – 999MΩ

Rozsah merania 0,00MΩ – 99,99MΩ 100,0MΩ – 199,9MΩ 200MΩ – 999MΩ

Rozlíšenie 0,01MΩ 0,1MΩ 1MΩ

Presnosť ±(5% + 5) ±(10% + 5) ±(20% + 5)

Skúšobné napätie bez záťaže

Skúšobné napätie pri ≥1mA

Skúšobný prúd

Rozsah merania 50V / 100V / 250V - 199,9MΩ 500V / 1000V - 999 MΩ 250V pri 250kΩ 500V pri 500kΩ 1000V pri 1MΩ

Min. 1mA (pri 250kΩ / 500kΩ / 1MΩ)

Max. 1,5 mA (skrat)

Rozlíšenie 1V 1V -

Presnosť 0 až +20% 0 až +10% -

Kontrola blokovacích diód (Vbd)

Rozsah na displeji 0,00V DC – 6,00V DC

Rozsah merania 0,00V DC – 6,00V DC

Rozlíšenie 0,01V DC

Presnosť ±(5% + 10)

Testovanie prepäťovej ochrany

Rozsah na displeji 0V DC – 1000V DC

Rozsah merania 50V DC – 1000V DC

Rozlíšenie 1V DC

Presnosť ±(10% + 10)

Meranie AC napätia pomocou 4mm zdierok

Rozsah na displeji 0,0V AC až 99,9V AC 100V AC až 700V AC

Rozsah merania 5,0V AC až 99,9V AC 100V AC až 700V AC

Rozlíšenie 0,1V 1V

Presnosť ± (2,5% + 2) ± (2,5% + 2)

Meranie DC napätia pomocou 4mm zdierok

Rozsah na displeji 0,0V DC až 99,9V DC 100V DC až 1000V DC

Rozsah merania 5,0V DC až 99,9V DC 100V DC až 1000V DC

Rozlíšenie 0,1V 1V

Presnosť ± (2,5% + 2) ± (2,5% + 2)

Detekcia AC/DC

Áno, automaticky s detekciou polarity

AC/DC meranie pomocou klieští i100

Rozsah na displeji 0,0V AC až 700V AC 0,0V DC až 1000V DC 0A AC/DC až 100A AC/DC 0kW/kVA až 100kW/kVA

Rozsah merania 5,0V AC až 700V AC 5,0V DC až 1000V DC 1A AC/DC až 100A AC/DC 5kW/kVA až 100kW/kVA

Rozlíšenie 0,1V 0,1A 1kW/kVA

Presnosť ± (2,5% + 2) ± (6,5% + 3) ± (10% + 4)

Všeobecné špecifikácie

Rozmery 10 × 25 × 12,5cm

Hmotnosť 1,4kg

Napájanie 6× AA IEC LR6

Pracovná teplota 0 až 50°C

Skladovacia teplota -30 až 60°C (bez batérií)

Pracovná výška 2000 m.n.m.

Skladovacia výška 2000 m.n.m.

Bezpečnosť

SMFT-1000: IEC 61010-1 Pollution Degree 2, IEC 61010-2-034 CAT III 1000V DC, CAT III 700V AC. Fluke i100: IEC 61010-2-032, Type D (for insulated conductors) 1000V. Príslušenstvo: IEC 61010-031.

TL1000-MC4

CAT III 1500V, 20A

TP1000 (s čiapočkou)

CAT IV 600V, CAT III 1000V, 10A

TP1000 (bez čiapočky)

CAT II 1000V, 10A

TL1000

CAT III 1000V, 10A

TL1000/30M

CAT III 1000V, CAT IV 600V, 5A (v bubne), 10A (roztiahnutý)

TP74 (s čiapočkou)

CAT III 1000V, 10A

TP74 (bez čiapočky)

CAT II 1000V, 10A

AC285

CAT III 1000V, 10A

Ostatné

IEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10

EMC

IEC 61326-1: Portable Electromagnetic Environment, CISPR 11: Group 1, Class A Group 1: Equipment has intentionally generated and/or uses conductively-coupled radio frequency energy that is necessary for the internal function of the equipment itself. Class A: Equipment is suitable for use in all establishments other than domestic and those directly connected to a low-voltage power supply network that supplies buildings used for domestic purposes. There may be potential difficulties in ensuring electromagnetic compatibility in other environments due to conducted and radiated disturbances. Caution: This equipment is not intended for use in residential environments and may not provide adequate protection to radio reception in such environments.

Komunikačný modul

Frekvenčný rozsah 2,402GHz až 2,480GHz

Výkon 8 dBm
