Fnirsi 1014D

Základné špecifikácie:

• Kanály: 2
• Šírka pásma: 100 MHz
• Vzorkovacia frekvencia: 1GSa/s
• Hĺbka úložiska: 240 kbit
• Časová základňa: 50S/div ~ 10nS/div
• Vertikálna citlivosť: 50mV/div ~ 500V/div
• Vstupná impedancia: 1M ohm
• Režimy spúšťania: Auto/Normal/Single
• Typy spúšťačov: stúpajúca hrana/klesajúca hrana
• Spojka: DC/AC
• Najvyššie skúšobné napätie: 1X: 40V / 10X: 400V
• Frekvenčná presnosť: ±0,01%
• Napájanie: 5V 2A/3A/4A

Úvod:

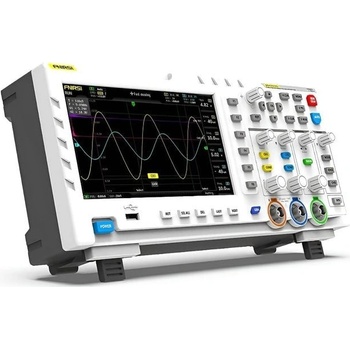

FNIRSI-1014D je osciloskop a generátor signálu dva v jednom spustený našou spoločnosťou. Má komplexné funkcie a vysokú praktickosť. Je to cenovo výhodný dvojkanálový stolný osciloskop zameraný na ľudí v odvetví údržby a výskumu a vývoja. Osciloskop má vysokú vzorkovaciu frekvenciu, veľkú šírku pásma, vysoké výdržné napätie a veľký úložný priestor, podporuje uloženie až 1000 priebehov a podporuje funkcie ako približovanie, odďaľovanie a presúvanie. Tiež s funkciou USB môže podporovať aktualizáciu firmvéru a môže byť prepojený a zdieľaný s počítačom, čo je vhodné pre sekundárnu analýzu; vstavaný generátor signálu funkcie DDS a pôvodné priemyselné výstupné zariadenie so sekacou vlnou (@2.5VPP), podporuje 14 druhov štandardných funkčných signálov a voľne prispôsobený signál sekania.

Displej a technológia: - 7-palcový LCD displej s vysokým rozlíšením 800 x 480

Funkčnosť a vlastnosti:

• Kompletná funkcia spúšťania (jednoduchá/normálna/automatická)
• Vstavaný generátor signálu funkcie DDS
• Lissajous grafický displej na porovnávanie signálov
• FFT zobrazenie pre odhad harmonického obsahu
• Funkcia merania kurzora pre ľahké čítanie parametrov amplitúdy a frekvencie
• Jednotlačidlové AUTO spúšť pre jednoduché zobrazenie priebehu
• Manažér kriviek pre správu kriviek a snímok obrazovky

Konektivita a napájanie:

• Podpora USB Export pre prenos dát
• Napájanie: 5V 2A/3A/4A

Fyzické rozmery:

• 9,84 x 2,76 x 5,51 palca; 3,46 libier
• 24,99 cm x 7,01 cm x 13,99 cm ; 1,570 kg

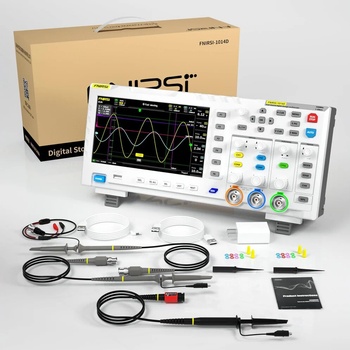

Obsah balenia:

Balenie s pridanou sondou P4100:

• 1 hostiteľ osciloskopu FNIRSI-1014D
• 2 zodpovedajúce 100 MHz sondy (1X a 10X)
• 1 100x vysokonapäťová sonda osciloskopu P4100
• 1 krokodília svorka
• 1 napájací adaptér 5V2A
• 1 dátový kábel USB
• 1 anglická používateľská príručka

Varovné tipy:

• 1. Elektrická bezpečnosť: Vždy sa uistite, že sa zariadenie používa v súlade s normami elektrickej bezpečnosti, aby ste predišli úrazu elektrickým prúdom alebo poškodeniu zariadenia.
• 2. Vysoké napätie: Pri práci s vysokonapäťovými signálmi buďte opatrní. Uistite sa, že používate vhodné bezpečnostné opatrenia a ochranné prostriedky, aby ste predišli zraneniu.
• 3. Správne uzemnenie: Uistite sa, že je osciloskop správne uzemnený, aby ste predišli elektrickým rizikám a zabezpečili presné merania.
• 4. Preťaženie: Vyhnite sa používaniu signálov, ktoré presahujú špecifikovaný rozsah vstupného napätia, aby nedošlo k poškodeniu zariadenia.
• 5. Odvod tepla: Umožnite zariadeniu efektívne odvádzať teplo zabezpečením správneho vetrania okolo zariadenia počas prevádzky.
• 6. Aktualizácie firmvéru: Pri vykonávaní aktualizácií firmvéru sa uistite, že proces prebieha správne, aby ste predišli možným poruchám alebo chybám v prevádzke zariadenia.
• 7. Používanie batérie: Dodržiavajte pokyny výrobcu týkajúce sa nabíjania a používania batérie, aby ste predišli nebezpečenstvu prehriatia, požiaru alebo výbuchu.
• 8. Skladovanie a preprava: Zariadenie skladujte a prepravujte opatrne, aby ste predišli fyzickému poškodeniu alebo vystaveniu extrémnym podmienkam prostredia.
• 9. Používateľská príručka: Vždy si pozrite používateľskú príručku, kde nájdete pokyny na správne používanie, bezpečnostné opatrenia a pokyny na riešenie problémov.
• 10. Údržba: Pravidelne kontrolujte a udržiavajte zariadenie, aby ste zaistili optimálny výkon a bezpečnosť. Ak zistíte akékoľvek abnormality, prestaňte používať a vyhľadajte odbornú pomoc.
