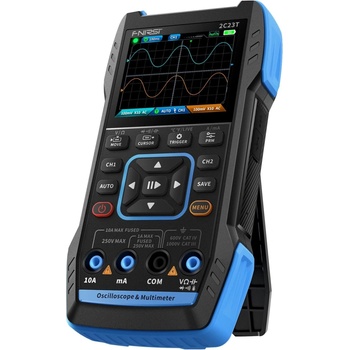

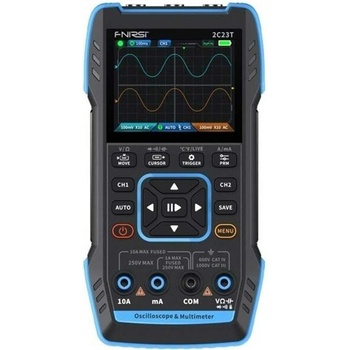

Fnirsi 2C23T

3-v-1 Ručný osciloskop Multimeter DDS generátor 2 kanály

Digitálny pamäťový osciloskop

Digitálny multimeter

Generátor signálu DDS

Vzorkovacia frekvencia v reálnom čase 50MSa/s

Hĺbka záznamu 32 kb

Maximálne meracie napätie ±400V,

Pokročilý osciloskop so šírkou pásma 10 MHz.

Všestranný multitester s 10 000 počítadlami.

Generátor signálu s frekvenciou 2 MHz.

Efektívna správa dát a pripojenie k PC.

Základné špecifikácie:

Osciloskop:

• Kanály: Dvojkanálový
• Vzorkovacia frekvencia: 50MS/s
• Analógová šírka pásma: 10 MHz (dvojkanálový nezávislý 10 MHz)
• Hĺbka úložiska: 32 KB
• Impedancia: 1MΩ
• Rozsah časovej základne: 50ns-10s
• Vertikálna citlivosť: 20 mV/div-10V/div (X1)
• Maximálne namerané napätie: ±400V
• Režim spúšťania: AUTO/Normal/Single
• Typ spúšte: stúpajúca hrana, klesajúca hrana
• Režim zobrazenia: YT/Scroll
• Spôsob spojenia: AC/DC
• Save Waveform Screenshot: Áno
• Export obrázkov priebehov: Áno

Multimeter:

• Jednosmerné napätie: 9,999V~999,9V
• Striedavé napätie: 9,999V~750,0V
• Jednosmerný prúd: 9999uA~9,999A
• Striedavý prúd: 9999uA~9,999A
• Odpor: 999,9Ω~99,99MΩ
• Kapacita: 9,999 nF - 99,99 mF
• Teplota: (-55~1300℃)/(-67~2372℉)
• Test diódy: Áno
• Test kontinuity: Áno
• Live Line Detection: Áno

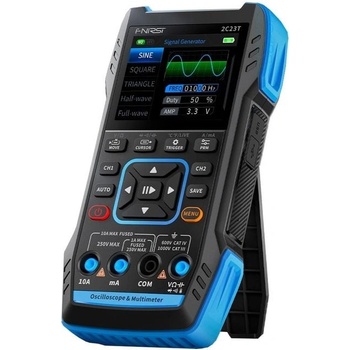

Funkčný generátor signálu:

• Kanál: Jeden kanál
• Frekvencia: 1Hz-2MHz
• Amplitúda: 0,1-3,3V

Úvod:

FNIRSI-2C23T je plne funkčný, vysoko praktický, dvojkanálový digitálny osciloskop tri v jednom navrhnutý pre priemysel údržby a vývoja, uvedený na trh spoločnosťou FNIRSI. Toto zariadenie je vybavené tromi hlavnými funkciami: osciloskop, multimeter a generátor signálu.

Osciloskop využíva hardvérovú architektúru FPGA+MCU+ADC, môže sa pochváliť vzorkovacou rýchlosťou 50MS/s, 10MHz analógovou šírkou pásma a vstavaným vysokonapäťovým ochranným modulom schopným podporovať merania špičkových napätí až do ±400V.

Multimeter obsahuje 4-cifernú 10 000-bodovú skutočnú efektívnu hodnotu a podporuje meranie striedavého/jednosmerného napätia a prúdu, ako aj funkcie merania kapacity, odporu, diódy, zapnutia/vypnutia a ďalších meracích funkcií.

Generátor funkčných signálov DDS môže vydávať 7 typov funkčných signálov s maximálnym výstupom 2 MHz. Výstupná frekvencia, amplitúda a pracovný cyklus sú nastaviteľné tak, aby vyhovovali rôznym potrebám.

So vstavanou 3000mAh nabíjateľnou lítiovou batériou ponúka FNIRSI-2C23T predĺžený pohotovostný čas až na 6 hodín, čo zaisťuje neprerušované používanie v rôznych scenároch.

Displej a technológia: - 2,8-palcový LCD displej s vysokým rozlíšením 320 * 240

Funkčnosť a vlastnosti:

• Podporuje funkcie osciloskopu, multimetra a generátora signálu
• Hardvérová architektúra FPGA+MCU+ADC
• Vstavaný vysokonapäťový ochranný modul
• Generátor signálu funkcie DDS s nastaviteľnými parametrami
• Ukladanie a prezeranie snímok obrazovky kriviek na analýzu
• Ideálne pre profesionálov, továrne, školy, nadšencov a rodiny

Konektivita a napájanie:

• Vstavaná 3000mAh nabíjateľná lítiová batéria
• Pohotovostný režim až 6 hodín
• Súčasťou balenia je nabíjací kábel

Fyzické rozmery:

• 6,6 x 3,4 x 1,4 palca; 10,4 uncí
• 16,8 x 8,6 x 3,6 centimetra; 294,8 g

Obsah balenia:

Štandardný balík:

• Digitálny osciloskop 2C23T *1
• Sonda P6100 *1
• Sonda krokodílej svorky *1
• Multimetrová sonda *1
• Nabíjací kábel *1
• Návod na použitie *1
• Balenie *1

Voliteľný balíček:

• Digitálny osciloskop 2C23T *1
• Sonda P6100 *2
• Sonda krokodílej svorky *1
• Multimetrová sonda *1
• Nabíjací kábel *1
• Návod na použitie *1
• Balenie *1
