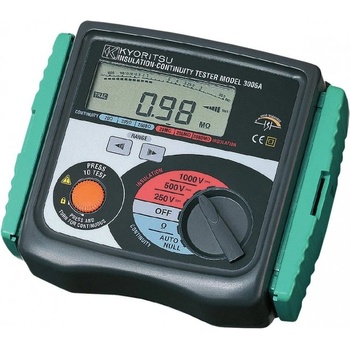

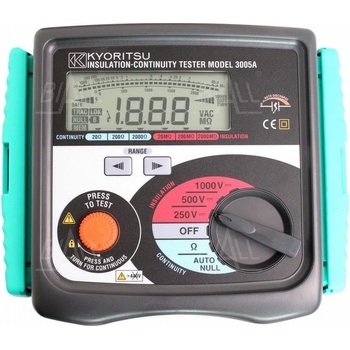

Kyoritsu KEW 3005A

Charakteristika:

• Stĺpcový displej, analógová stupnica hodnôt izolačného odporu
• Zobrazená hodnota externého striedavého napätia s blikajúcim symbolom
• Funkcia nulovania indikácií - kompenzácia odporu testovacích vodičov pred testom kontinuity
• Režim Trac-Lok - predĺžená životnosť batérie pri meraní izolačného odporu a kontinuity (iba KW 3007A)
• Zvukové upozornenie na prítomnosť napätia v meranom obvode.
• Uvoľnením testovacieho tlačidla sa okruh po meraní automaticky vybije
• Funkcia podsvietenia displeja je užitočná pri meraní na tmavých miestach (iba KEW 3007A)
• Test kontinuity s prúdom 200 mA - v súlade s PN-EN61557
• Skúška izolačného odporu prúdom min. 1 mA - v súlade s PN-EN61557

Technické dáta: - Izolačný odpor

Skúšobné napätie 250V / 500V / 1000V

• Meracie rozsahy 20MΩ / 200MΩ / 2000MΩ
• Tol. testovacie napätie. Nastavené skúšobné napätie: + 20 %, -0 %
• Normálny prúd 1mA DC min.
• Skratový prúd cca. 1,5 mA jednosmerný prúd
• Presnosť ± 1,5 % watt ± 5 c (20 MΩ / 200 MΩ) ± 10 % watt ± 3 c (2 000 MΩ)
• Skúška kontinuity

Meracie rozsahy 20Ω / 200Ω / 2000Ω

• Napätie naprázdno 7 - 12V DC
• Skratový prúd 200mA DC min.
• Presnosť ± 1,5 % watt ± 5 c (20 Ω) ± 1,5 % watt ± 3 c (200 Ω / 2 000 Ω)
• striedavé napätie

Rozsah striedavého napätia 0 - 600V AC

• Presnosť ± 5 % v w ± 3c
• zostávajúce

Normy splnené

IEC 61010-1 CAT II 300V Stupeň znečistenia 2

• IEC 61557-1 / 2/4
• IEC 60529 (IP54) IEC 61326-1 (EMC)
• Napájanie R6 (AA) (1,5V) (8 ks)
• Rozmery 185 (Š) x 89 (D) x 167 (V) hmotnosť cca. 970 g
• Príslušenstvo

7122B (testovacie káble),

• 9074 (kryt kábla)
• 8923 (Poistka [F500mA / 600V]) (2 ks)
• Batérie R6 (AA) (8 ks), 9121 (popruh na rám)
• Používateľská príručka
• Skúška napätia 250V
• Skúška napätia 500V
• Skúška napätia 1000V
• Test kontinuity 200mA
• Upozornenie na prúd Napätie
• Automatické vybíjanie
