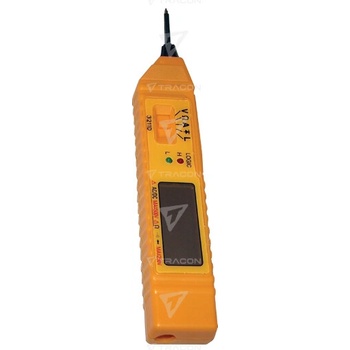

Tracon FV-04

S výhodou sa používa na meranie elektrických veličín v inštaláciách malého a nízkeho napätia do 500 V. Umožňuje meranie jednosmerného a striedavého prúdu a napätia, skúšanie diód, zabudovaná je aj funkcia logickej sondy. Je určený pre elektrotechnikov, rádioamatérov, servisných technikov, pre laboratórne i pedagogické účely.

Prevádzková teplota 5°C až +40°C

Skladovacia teplota -10°C až +50°C

Relatívna vlhkosť max. 75 %

Vstupná impedancia 10 MΩ

Rozmery 155x55x26 mm

Napájanie 2 ks batérie 1,5 V-ové typu LR-44

Príslušenstvo meracia sonda, batéria, užívateľský manuál

Meranie napätia DC :

Merací rozsah / Presnosť

Meranie napätia AC :

Merací rozsah/Presnosť 200 mV ± 0,5 % + 2 digity 2 V ± 0,8 % + 4 digity 2 V, 20 V, 200 V ± 0,8 % + 2 digity 20 V, 200 V ± 1 % + 4 digity 500 V ± 1 % + 3 digity 500 V ± 1 % + 5 digitov

Meranie prúdu DC :

Merací rozsah / Presnosť

Meranie prúdu AC :

Merací rozsah/Presnosť 200 mA ± 1,5 % + 3 digity 200 mA ± 2,5 % + 5 digitov

Meranie odporu :

Merací rozsah / Presnosť

Meranie úrovne logického signálu :

CMOS/TTL 20 Ω ± 1 % + 3 digity 0% 30% 70% 100% 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ 0,8 2 % + 2 digity

Low "0"

High "1" 20 MΩ ± 2 % + 5 digitov

Zelená LED svieti

Červená LED svieti

Technické parametre

Zobrazenie

Digitálne

Viacnásobná indikácia

Nie

Voľba meracieho rozsahu

Manuálne

Max. rozsah merania napätia AC 500 V

Najnižšie rozlíšenie striedavého napätia 10 mV

Max. rozsah merania napätia DC 500 V

Najnižšie rozlíšenie jednosmerného napätia 1 mV

Max. rozsah merania prúdu AC 0,2 A

Najnižšie rozlíšenie striedavého prúdu -

Max. rozsah merania prúdu DC 0,2 A

Najnižšie rozlíšenie jednosmerného prúdu -

Max. rozsah merania odporu 20 MOhm

Najnižšie rozlíšenie odporu 0,1 ohmov

Najnižšie rozlíšenie, teplota 0,001 °C

Meranie kapacity

Nie

Najnižšie rozlíšenie, kapacita 0,00001 µF

Meranie frekvencie

Nie

Najnižšie rozlíšenie, frekvencia 0,001 Hz

Skúška priechodnosti

Áno

Pamäť maximálnych hodnôt

Nie

Pamäť minimálnych hodnôt

Nie

Meranie skutočnej efektívnej hodnoty (TRMS)

Nie

Pamäť nameraných hodnôt

Nie

Bluetooth rozhranie

Nie

Kategória meracieho obvodu

CAT II

Max. kategória obvodu merania napätia 500 V

Krytie

IP00
