UNI-T 203R 3198

Popis produktu

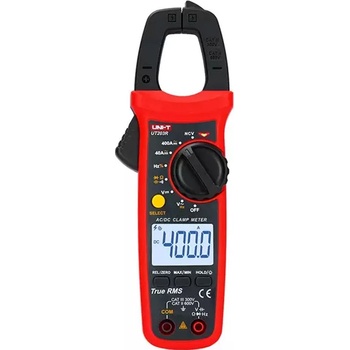

Digitálny kliešťový merač UT203R slúži na meranie striedavých a jednosmerných napätí do 600V, AC a DC prúdov do 400A a frekvece 10Hz až 60kHz u napätia nn do 600V a 10Hz až 10MHz u napätí mn. Na všetkých rozsahoch má ochranu pred väčším napätím ako 600V a zvukový a optický alarm. Štvormiestny viac segmentový displej s rozmerom 37 x 25 mm so zadným podsvietením a rýchlu obnovovacou frekvenciou (3krát / s). Roztvorenie čeľustí umožňuje meranie na kábloch s priemerom až 28mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúku. Bez krytov na hrotoch možno merať testovacími káble len na rozvodoch nn kategórie CAT II. Napájacie batérie 2ks 1,5V R03. Príkon merača je cca 1,8 mA. Obvod má funkciu automatickej úspory energie. Spotreba v režime spánku je 100kHz ~ 1MHz: 600mV RMS ? vstupné amplitúda ? 30V RMS > 1MHz ~ 10MHz: 1V RMS ? vstupné amplitúda ? 30V RMS - Poznámka 2) Meranie plnenia (pracovného pomeru) je použiteľné iba pre štvorcovú vlnu ?10kHz, amplitúda: 1V p-p

• Frekvencia ? 1kHz Pracovný pomer (Plnenie) : 10.0% ~ 95.0%
• Frekvencia> 1kHz Pracovný pomer (Plnenie) : 30.0% ~ 70.0%

- ochrana proti preťaženiu pri 600 Vrms 9. Kontrola spojitosti obvodov:

• pri nameranom odpore menšom ako 10? signalizácia súvislého obvode zaznie bzučiak
• pri nameranom odporu väčšom než 31? signalizácia rozpojeného obvode neznie bzučiak
• neistota v rozmedzí 10? až 31?
• napätie otvoreného obvodu asi 2,0V
• meranie od rozsahu 600?
• ochrana proti preťaženiu pri 600 Vrms

10. Meranie diód:

• v priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
• pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
• napätie otvoreného obvodu asi 4,0V
• meranie od rozsahu 6,000V

11. Bezkontaktné snímanie elektrického poľa (NCV): - umožňuje detekovať vodiče pod napätím v dvoch citlivostiach - EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz

Ďalšie parametre:

• meranie maximálnych a minimálnych hodnôt: áno
• meranie v relatívnom (pomerovom) režimu pre meranie napätia a kapacity: áno
• zadržanie dát (HOLD): áno
• indikácia slabej batérie: áno
• automatické vypnutie napájanie: áno
• napájanie batérie 1,5 V (R03): 2ks
• veľkosť podsvieteného displeja: 37 mm x 25 mm
• rozmery výrobku: 215 mm x 63 mm x 36 mm
• čistá hmotnosť produktu: 235 g
• farba výrobku: červená a sivá

Obsah balenia:

• kliešťový multimeter UT203R: 1ks
• testovacie káble: 1 pár
• batérie 1,5 V (R03): 2ks
• návod na použitie: 1ks
