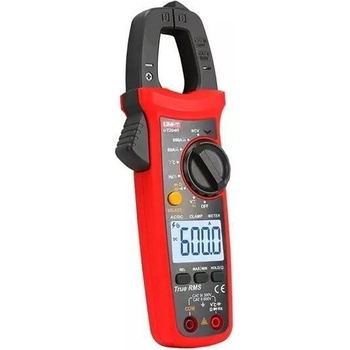

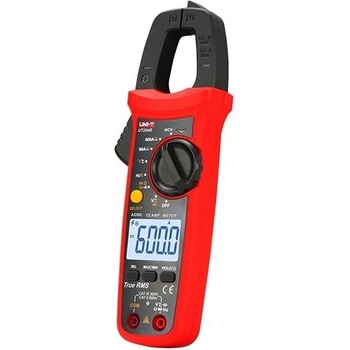

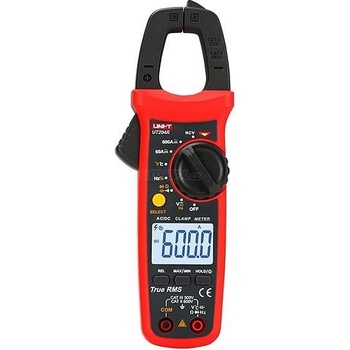

UNI-T UT204R

Digitálny kliešťový merací prístroj UT204R sa používa na meranie striedavého a jednosmerného napätia do 600 V, striedavého a jednosmerného prúdu do 600 A a frekvencie 10 Hz až 60 kHz pre napätie NN do 600 V a 10 Hz až 10 MHz pre napätie VN. Na všetkých rozsahoch má ochranu proti napätiam vyšším ako 600 V a zvukový a optický alarm. Štvormiestny viacsegmentový displej s rozmermi 37 x 25 mm s podsvietením a rýchlou obnovovacou frekvenciou (3-krát/s). Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekciu vodičov pod napätím v dvoch citlivostiach -EFLo a - EFHi pre NN 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotu sondy na skúšobných kábloch umožňuje meranie na rozvodoch NN CAT III bez nebezpečenstva vzniku elektrického oblúka. Bez krytov hrotov je možné testovacie káble merať len na rozvodoch NN CAT II. S priloženým termočlánkom typu K (teplotný snímač nikel-chróm-nikel-kremík) je možné merať teplotu od -40 °C do 1000 °C.

Napájacia batéria 2ks 1,5V R03. Spotreba energie meracieho prístroja je približne 1,8 mA. Obvod má funkciu automatickej úspory energie. Spotreba v režime spánku je 100kHz~1MHz: 600mV RMS ? vstupná amplitúda ? 30V RMS >1MHz~10MHz: 1V RMS ? vstupná amplitúda ? 30V RMS - Poznámka 2 ) Meranie naplnenia ( duty ratio ) je použiteľné len pre štvorcovú vlnu ?10kHz, amplitúda: 1V p-p

• Frekvencia ? 1kHz Pracovný pomer (plnenie): 10,0%~95,0%
• Frekvencia > 1kHz Pracovný pomer (plnenie): 30,0%~70,0%

- Ochrana proti preťaženiu pri 600 Vrms 9. Kontrola spojitosti obvodu:

• pri nameranom odpore menšom ako 10? spojitý signál obvodu vydá bzučiak
• keď je nameraný odpor väčší ako 31? indikácia rozpojeného obvodu nezaznie bzučiak
• Neistota v rozmedzí 10? do 31?
• napätie rozpojeného obvodu približne 2,0 V
• meranie v rozsahu 600?
• ochrana proti preťaženiu pri 600 Vrms

10. Meranie diód:

• v priepustnom smere je úbytok napätia na polovodičovom prechode menší alebo rovný 2 V
• pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8 V
• napätie v otvorenom obvode približne 4,0 V
• merania v rozsahu 6 000 V

11. Bezkontaktné snímanie elektrického poľa (NCV): - umožňuje detekciu vodičov pod napätím v dvoch citlivostiach -EFLo a - EFHi pre NN 110V/50/60Hz a 230V/50/60Hz

Ďalšie parametre:

• meranie maximálnych a minimálnych hodnôt: áno
• relatívny (pomerový) režim merania pre meranie napätia a kapacity: áno
• podržanie údajov ( HOLD ): áno
• indikácia slabej batérie: áno
• automatické vypnutie: áno
• Napájanie z 1,5 V batérie (R03): 2 ks
• veľkosť podsvieteného displeja: 37 mm x 25 mm
• Rozmery výrobku: 215 mm x 63,5 mm x 36 mm
• čistá hmotnosť výrobku: 235 g
• farba výrobku: červená a sivá

Obsah balenia:

• Kliešťový multimeter UT204R: 1ks
• Testovacie káble: 1 pár
• Termočlánok K do 1000°C: 1ks
• 1,5 V batéria (R03): 2ks
• Návod na použitie: 1ks
