UNI-T UT513A

Merací prístroj UNI-TREND UT513 slúži na meranie izolačného odporu na prístrojoch, spotrebičoch alebo elektroinštalácií v budovách. Meraním izolačného odporu sa overuje schopnosť izolácie elektrického zariadenia / elektroinštalácie zabrániť prieniku nebezpečného napätia na časti prístroja prístupné dotyku. Ide o zariadenie overujúce bezpečnosť elektrického prístroja, spotrebiča, predlžovacej šnúry či elektroinštalácie a je využívaný hlavne revíznymi technikmi. Pomocou prístroja je možné merať aj napätie, a to DC aj AC v rozsahu 1V - 600V.

UT513 je profesionálny a veľmi dobre spracovaný merací prístroj, vyrobený z kvalitných materiálov s premysleným a prehľadným ovládaním.

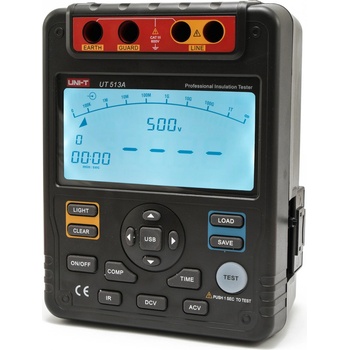

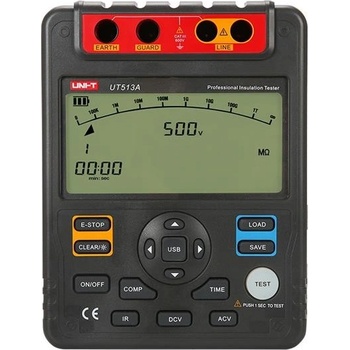

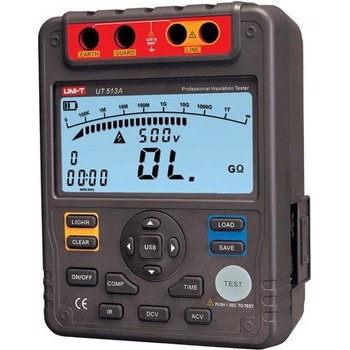

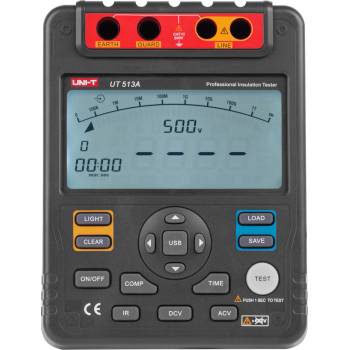

Na prednej strane prístroja sa nachádza veľký a prehľadný displej s podsvietením, niekoľko ovládacích tlačidiel a dierky pre pripojenie meracích šnúr, na boku nájdeme USB a konektor pre napájací adaptér. Prostredníctvom USB a softvéru na priloženom CD je možné do PC ukladať a prezerať namerané dáta. Merač izolačného odporu je napájaný pomocou adaptéra, ktorý nájdete v balení alebo pomocou 8ks batérií LR14 (veľkosť C).

Prístroj je dodávaný bez kalibračného protokolu.

Obsah balenia: Prístroj Uni-T UT513, meracie šnúry, napájací adaptér, USB kábel, CD so softvérom, plastový kufrík pre prístroj a príslušenstvo.

Pred meraním izolačného odporu odpojte napájanie v meranom obvode a úplne vybite všetky kondenzátory s vysokým napätím.

Vlastnosti:

Plne vyhovuje norme STN EN 61557

Vhodný pre revíznych technikov

Funkcia: priebežné meranie, časové meranie, polarizačný index, porovnávacie funkcie

Datalogger 18

Bargraf

Automatické nastavovanie rozsahu

Skratový prúd:> 3.5mA

Režim spánku

Polarizačný index (PI)

Dielektrická absorpcia (DAR)

Časovač: do 15 minút

Porovnávacie funkcie

Indikátor stavu batérie

Indikátor prekročenie a zvýšenie napätia

Technické parametre:

Meracie napätie: 500 VDC (rozsah 0,5 M ... 20GΩ) 1000 VDC (rozsah 2 M ... 40GΩ) 2500VDC (rozsah 5 M ... 100GΩ) 5000 VDC (rozsah 10 M ... 1000GΩ)

• Rozsah merania izolačného odporu: 500k ... 1000GΩ
• Presnosť merania izolačného odporu: ± (5% + 5 číslic)
• Rozsah merania napätia: AC 1 ... 30 / 600V - DC 1 ... 30 / 600V
• Presnosť merania napätia: AC ± 2%, DC ± 2%

Akustický test vodivosti

• Displej: LCD (9999) 19mm, modré podsvietenie + Bargraf 29 segmentov.
• Rozmery: 202 x 155 x 94mm
• Hmotnosť s batériou: 2kg / celková váha prístroja v kufríku 3,75kg
• Napájanie: napájací zdroj, 8ks LR14 nabíjacie alebo alkalické

Zhoda s normou EN61010 600V CAT III

Ochrana proti preťaženiu

• Výstup: USB + interná pamäť pre 18 nameraných hodnôt
• Parametre výrobku: Typ: Ručné ,
