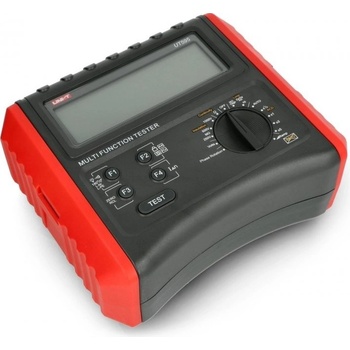

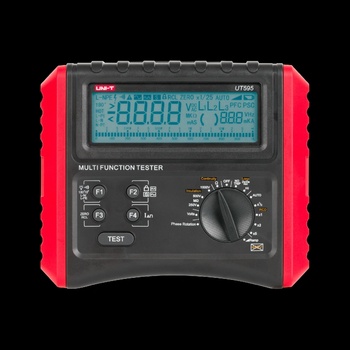

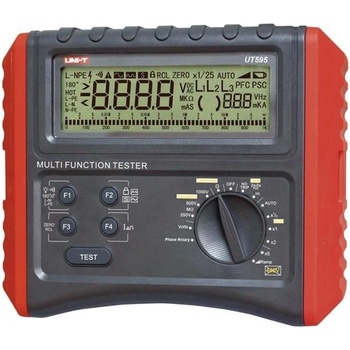

UNI-T UT595

Tester multifunkční UNI-T UT595

Prístroj UT 595 je univerzálny merací a testovací prístroj na vykonávanie revízií elektrických spotrebičov. Umožňuje automatizovanú kontrolu vybavovacej doby prúdových chráničov, meranie zvodových prúdov, meranie impedancie uzemňovacej slučky a spojitosti uzemnenia, meranie izolačného odporu, na meranie kmitočtu AC napätia a meranie DC a AC napätia, poradie fáz v trojfázových rozvodoch.

Prístroj je navrhnutý s novým vzhľadom, s veľkým multifunkčným displejom s pruhovým ukazovateľom s päťdesiatimi dielikmi. Má odolný kryt a nové analógové, digitálne a mikroprocesorové obvody.

Tento prístroj bol navrhnutý, vyrobený a testovaný podľa bezpečnostného štandardu IEC61010 (Bezpečnostné požiadavky na elektrické zariadenia) v kategórii prepätia CATIII 300V. Plne vyhovuje norme STN EN 61557 na meranie izolačného a prechodového odporu.

UT595 je ideálny nástroj na údržbu, testovanie a kontrolu ochranných prvkov elektrických zariadení pre každého elektrikára a revízneho technika.

Parametre produktu :

• maximálne zobrazenie displeja: 9999, analógový pruh 50 dielikov
• podsvietený displej LCD s rozmermi: 125 mm × 37 mm
• displej zobrazuje: funkčné režimy, hodnoty, jednotky a symboly
• prepínanie funkcií: otočný 15-tich polohový prepínač
• prepínanie rozsahov: automatické
• meranie doby vybavenia prúdových chráničov: prúdom 10mA, 30mA, 100mA, 300mA, 500mA
• možnosť zmeny fázového uhla 0°/180° na detekciu najrýchlejšieho času vybavenia chráničov
• voliteľný testovací režim polvlny / celej vlny a odpočítavanie (30sec)
• automatické testy prúdových chráničov: sekvenčné prepínanie zvodových prúdov, plynulý nábeh zvodového prúdu až do vybavenia chrániča
• uloženie nameraných hodnôt v pamäti
• test impedancie slučky / poruchového prúdu (PFC) / skratového prúdu (PSC) : v rozsahoch 0,05Ω až 2000Ω
• meranie spojitosti uzemnenia: v rozsahu 0,01Ω až 200Ω
• meranie izolačného odporu: 0,05 MΩ až 1MΩ pri skúšobnom napätí 250V/500V/1000V
• meranie kmitočtu AC napätia: v rozsahu 20Hz až 100Hz
• meranie AC a DC napätia: 0V až 440V, automatické rozlíšenie AC/DC/polarity
• meranie poradia fáz: indikácia sledu fáz, smeru rotácie
• napájanie: 6 ks alkalická batéria 1,5 V AA
• kalibračný protokol: nutné objednať samostatne
• automatické vypínanie prístroja
• uzamykanie tlačidiel
• nepostrádateľný pomocník každého revízneho technika

Technické parametre : - Meranie prúdových chráničov

• voľba meracieho prúdu I: 10mA / 30mA / 100mA / 300mA / 500mA
• meracie napätie: 220V ±10%, kmitočet 45Hz ž 65Hz
• presnosť meracieho prúdu pri napätí AC 220V: ± (10% + 2)
• automatický test chrániča s prúdom I: 50%, 100%, 200%, 500% vybavovacieho prúdu
• rozsah merania času pri prúde ½*I, Δn: 0 až 2000ms
• rozsah merania času pri prúde 1*I, Δn : 0 až 500ms (s funkciou odpočtu)
• rozsah merania času pri prúde 1*I, Δn : 0 až 300ms
• rozsah merania času pri prúde 2*I, Δn : 0 až 200ms (s funkciou odpočtu)
• rozsah merania času pri prúde 2*I, Δn : 0 až 150ms
• rozsah merania času pri prúde 5*I, Δn : 0 až 40ms
• presnosť merania času: ±(5%+5)

možnosť zmeny fázového uhla 0°/180°

• Meranie impedancie slučky / poruchového prúdu (PFC) / skratového prúdu (PSC)
  • prevádzkové napätie: 220V ± 10% / 195V až 440V / 45Hz až 65Hz
  • merací prúd a čas: 20A / 20ms
  • meracie rozsahy: 0,05Ω až 1,99Ω; 2,0Ω až 19,9Ω; 20Ω až 2000Ω
  • najnižšie rozlíšenie: 0,01Ω
  • skratový prúd: 0kA až 26kA
  • presnosť: ± (5% + 5)
• Meranie spojitosti uzemnenia
  • menovité meracie napätie: cca 5V
  • merací prúd: viac ako 200mA
  • merací rozsah: 0,01Ω až 200Ω
  • presnosť v rozsahu 0,01Ω až 200Ω: ± (2% + 5)
• Meranie izolačného odporu
  • skúšobné menovité napätie naprázdno: DC 250V ±10% alebo 500V ±10% alebo 1000V ±10%
  • rozsah merania: 0,05 až 250MΩ, alebo 0,05 až 500MΩ, alebo 0,05 až 1000MΩ
  • menovitý merací prúd pri záťaži 250kΩ, 500kΩ alebo 1MΩ: 0,9mA až 1,1mA

skratový prúd:
