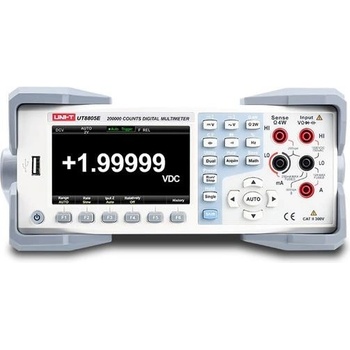

UNI-T UT8805E

UT8805E je stolný digitálny multimeter s maximálnou zobraziteľnou hodnotou 199999 s automatickým alebo voliteľne manuálnym nastavením rozsahov, farebným displejom a funkciou merania skutočnej hodnoty RMS. Jeho konštrukcia obvodov využíva vo veľkom meradle (LSI) analógovodigitálne prevodníky (A/D), mikroprocesor, multifunkčné meranie a vysoko stabilnú technológiu výroby tenkovrstvových rezistorov, čo z neho robí digitálny multimeter s vynikajúcimi parametrami.

Prístroj je možné použiť na meranie AC/DC napätia, AC/DC prúdu, odporu, kapacity, teploty, frekvencie, šírky pulzu, testovania diód a spojitosti obvodov, atď. Okrem toho má tiež funkciu uchovávania dát, meranie maximálnej/minimálnej/strednej hodnoty, meranie s funkciou porovnania, meranie relatívnej hodnoty, detekcia špičkových hodnôt, zachytenie tendenčného grafu a možnosť záznamu/čítania až 10 000 záznamov dát.

UT8805E je dodávaný s 4,3 palcovým farebným TFT displejom s rozlíšením 480 x 272 pixelov, ktorý umožňuje všestranné a jasné zobrazenie výsledkov meraní pomocou bar grafov odpočtov alebo tendenčných grafov. Displej umožňuje duálne zobrazenie údajov, napr. pri meraní striedavých napätí alebo prúdov zobrazuje aj frekvenciu, pri meraní teploty zobrazuje aj odpor termočlánku a pod.

Je to špičkový elektrický merací prístroj vhodný na meranie v elektronike, komunikáciách, výrobe, národnej obrane, elektroenergetike, chemickom a inom priemysle. Tento prístroj prísne vyhovuje bezpečnostným normám IEC61010-1, EN61010-2-030, úroveň znečistenia II, prepätie CATI 1000V, CAT II 300V, je opatrený dvojitou izoláciou, je vodotesný a prachotesný s krytím IP65. Je to nenahraditeľný experimentálny nástroj pre rôzne vysoké školy.

Parametre produktu :

• typ displeja: TFT-LCD s uhlopriečkou 4,3" a rozlíšením 480 x 272 px
• počet miest displeja: 200 000
• rýchlosť merania: 5000 rdgs/s (2,5 čítania/s; 10 čítaní/s; 5 000 čítaní/s)
• duálny displej: áno, súčasné zobrazenie dvoch veličín
• meranie DC napätia: rozsahy 200mV až 1000V
• meranie DC prúdu: rozsahy 200μA až 10A
• meranie AC True-RMS napätia: rozsahy 200 mV až 750 V
• meranie AC True-RMS prúdu: rozsahy 2mA až 10A
• meranie odporu: rozsahy 200Ω až 100MΩ (voliteľne 2- a 4-vodičové meranie odporu)
• meranie kapacity: rozsahy 2nF až 2000μF
• frekvenčný rozsah: 20Hz až 1MHz, AC True-RMS napätie/prúdy 20Hz až 100kHz
• test spojitosti obvodov a test diód: áno
• meranie teploty: so vstavaným termočlánkom s kompenzáciou studeného konca
• meranie teploty externým termočlánkom: áno, prednastavené konverzie pre ITS-90, Pt100 a Pt385 a termočlánky typu B, E, J, K, N, R, S, T
• rôzne matematické operácie: maximum, minimum, priemerná hodnota, smerodajná odchýlka, vyhovel/nevyhovel, dBm, dB, relatívne meranie, histogram, trendový graf, stĺpcový graf
• podporuje rozhranie USB, GPIB, RS-232C a LAN, USB-TMC, štandard IEEE 488.2, VXI11 a SCPI jazyk
• kompatibilný s najnovšou sadou príkazov SCPI pre mainstreamový multimeter
• záznam a ukladanie historických údajov
• možnosť uloženia dát a konfigurácia nastavenia na jednotku USB
• 1GB úložisko NAND FLASH, veľkokapacitný pamäťový systém a testovacie dáta
• anglické a čínske menu a online systém pomocníka
• softvér pre nadriadený počítač PC
• široké rozmedzie napájacieho napätia

Technické parametre :

• maximálne merané napätie: 1000 V (DC) / 750 V (AC)
• ochrana vstupných terminálov 10A : (CE) F1, vnútorná pomalá poistka 10 A /250 V

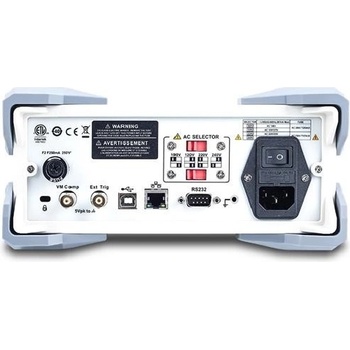

• ochrana vstupných terminálov μA, mA : (CE) F2, rýchla poistka 250mA/250V na zadnom paneli
• displej farebný TFT 4,3": duálne, úplné zobrazenie ikon; maximálna hodnota 200000, 480 x 272pixelov
• voľba rozsahov : automatická alebo ručná
• zobrazenie polarity: automatické
• matematické operácie: vyhovel/nevyhovel, Relatívny, min/max/priemer, štandardná odchýlka, dBm, dB, Hold, histogram, trendový graf, stĺpcový graf

Špecifikácia rozsahov merania : - 1. meranie DC napätia ( rozsah / vstupná impedancia / presnosť % (90 dní) / (1rok )) : 200,000 mV / 10MΩ alebo >10GΩ / 0,008+0,004 / 0,01+0,004 2,00000 V / 10MΩ alebo >10GΩ / 0,008+0,003 / 0,01+0,003 20,0000 V / 10MΩ alebo >10GΩ / 0,008+0,004 / 0,01+0,004 200,000 V / 10MΩ / 0,012+0,003 / 0,015+0,003 1000,00 V / 10MΩ / 0,012+0,003 / 0,015+0,003 - 2. meranie DC prúdu ( rozsah / úbytok napätia na vstupe / presnosť % (90 dní) / (1rok )) : 200,000 μA /
