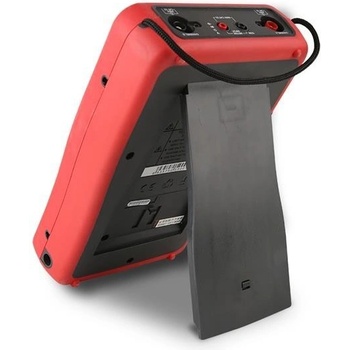

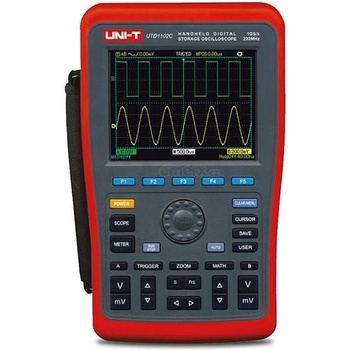

UNI-T UTD1102C

Prístroj UTD1102C kombinuje v jednom puzdre ručný dvojkanálový osciloskop a multimeter. Ponúka vynikajúce parametre a rad pokročilých funkcií a navyše užívateľskú prívetivosť, pre ktorú je vhodný aj pre práce v externom prostredí. Šírka pásma osciloskopu je až do 100MHz pri vzorkovaní 500MSa/s. Jeho výkonné spúšťacie a analytické funkcie uľahčujú získavanie a analýzu kriviek, 27 parametrov signálu môže merať úplne automaticky. Multimeter umožňuje merať DC a AC napätie a prúdy, odpor a kapacitu.

Prístroj má vstavaný farebný LCD displej s uhlopriečkou 5,7 palcov s rozlíšením 320 x 240 pixelov. Krivky displej zobrazuje v monochromatickom režime, takže je dobre čitateľný aj na silnom svetle. V režime multimetra je maximálna hodnota na displeji ±5999.

Napájanie prístroja je zo zabudovaného Li-ion akumulátora alebo z AC/DC adaptéra 9V/4A.

Vzhľadom na to, že dizajn prístroja je založený na ovládaní tradičných prístrojov, môžu používatelia používať tieto prístroje bez toho, aby museli tráviť značný čas učením a zoznamovaním sa s ovládaním.

Prístroj je certifikovaný pre rozsah vstupného napätia 150V v CAT II (delič sondy 1:1) a vstupné napätie 300V v CAT II (delič sondy 1:10).

Parametre produktu :

Osciloskop

• šírka pásma: 100MHz
• počet analógových kanálov: 2
• vzorkovanie: 500MS/s
• max. hĺbka pamäte: 7,5kpts
• rozlíšenie A/D prevodníka: 8 bit
• rozsah časovej základne: 2ns/div až 50s/div
• vstupná väzba: (1MΩ±2%)//(21pF±3pF)
• verikálna os: 5mV/div - 50V/div (1MΩ)
• nábežná hrana: ≤ 3,5ns
• spúšťanie: Edge, pulse, video
• matematické operácie s priebehmi : A + B, A - B, A x B, A : B
• automatické meranie: peak-to-peak, amplitúda, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frekvencia, cyklu, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negatívne duty ratio, rise delay, fall delay
• FFT: Hanning, Hamming, Blackman-Harris, Rectangular
• ukladanie do internej pamäte: 10 skupín kriviek, 10 režimov nastavenia
• ukladanie do USB: 10 skupín kriviek, 10 skupín rozhraní

Multimeter

• meracie rozsahy DC napätia: 600mV / 6V / 60V / 600V / 1000V; presnosť ±(1%+5)
• meracie rozsahy AC napätia (45Hz až 400Hz): 600mV / 6V / 60V / 600V / 700V; pre f < 200Hz presnosť ±(1,2%+5); pre f ≥ 200Hz presnosť ±(1,5%+5)
• meracie rozsahy DC prúd: 6mA / 60mA / 600mA; presnosť ±(1,2%+5); pre 6A presnosť ±(1,5%+5)
• meracie rozsahy AC prúdia (45Hz až 400Hz): 6mA / 60mA / 600mA; presnosť ±(2%+5); pre 6A presnosť ±(2,5%+5)
• meracie rozsahy odporu: 6kΩ / 60kΩ / 600kΩ; presnosť ±(1,2%+5); 600Ω / 6MΩ / 60MΩ; presnosť ±(1,5%+5);
• meracie rozsahy kapacity: 6nF / 6mF; presnosť ±(5%+10); 60nF / 600nF / 6µF / 60µF / 600µF; presnosť ±(4%+5);
• meranie diód a kontinuity obvodov: áno
• režim prepínania rozsahov: automatický / ručný
• zobrazenie a záznam krivky trendu zmien napätia, prúdu, odporu

Technické parametre :

• napájanie: 100V-240V AC, 45 až 440Hz, CAT II, príkon < 20VA
• štandardné rozhranie: 1 x USB-Host
• akumulátor: Li-ion 7,4 V/4400 mA
• práca na akumulátor: 3 hod
• displej: 8 palcov, 800 x 480 pixelov
• kalibrácia: odporúčané 1 x ročne
• krytie IP: IP2X
• pracovná teplota okolia: 0°C až +40°C
• skladovacia teplota: -20 °C až +60 °C
• pracovná vlhkosť okolia:
