UNI-T UTD2102CEX+

Popis produktu

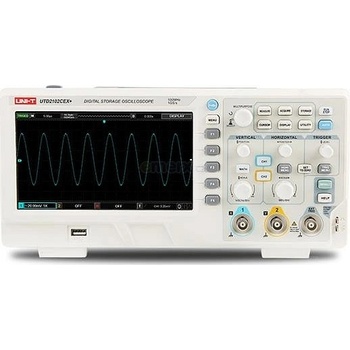

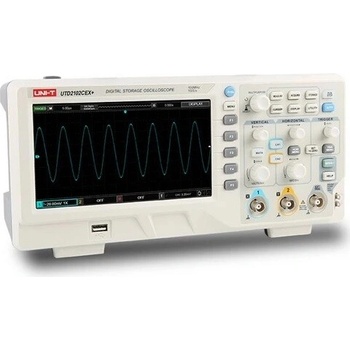

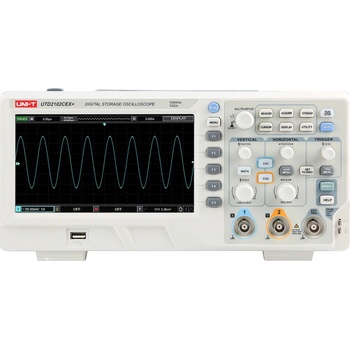

Osciloskop UTD2102CEX+ je multifunkčný, vysoko výkonný stolný digitálny osciloskop zo série UTD2000CEX+., ktorý je ľahko ovládateľný, s veľmi dobrými technickými špecifikáciami, s dvoma analógovými vstupnými kanálmi, ktorý ponúka šírku pásma 100 MHz so vzorkovaním 1 GS/s. Je vybavený sedempalcovým farebným TFT displejom s rozlíšením 800 x 480 pixelov.

Osciloskop má internú pamäť s hĺbkou 64 kpts a rýchlosť zachytenia kriviek podľa CEX-II je až 20 000 wfms/sa umožňuje automatické meranie až 34 parametrov signálu a prácu s matematickými operáciami medzi signálmi.

Jednoduchý čelný panel s jasne označenými funkciami pre základné operácie, merítko a umiestnenie jednotlivých kanálov umožňuje využitie návykov získaných pri používaní tradičných prístrojov, a preto je možné osciloskop používať bez nutnosti sa čokoľvek zložito učiť, a je možné s ním pracovať po dlhú dobu bez únavy. Navyše je možné stlačením tlačidla AUTO jednoducho prístroj nastaviť.

Osciloskop podporuje USB úložisko a vďaka funkcii USB OTG si môžete namerané hodnoty uložiť na USB flash disk. Tiež podporuje komunikáciu s PC pomocou funkcie Plug and play USB. Možnosť stiahnutia software pre prepojenie s PC a aktualizáciu firmvéru zo stránok výrobcu:

• https://instruments.uni-trend.com/digital-oscilloscopes/947.html
• Zo stránok výrobcu si môžete stiahnuť datasheet: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653549897498061.pdf

Parametre produktu :

• šírka pásma: 100MHz
• počet kanálov: 2
• vstupná väzba: (1MΩ±2%)//(24pF±3pF)
• vstup kompenzovanéhu signálu: v rozsahu 3Vpp/1kHz
• max. vstupné napätie: 400Vpk, prechodové max. 1000Vpk
• vzorkovanie: 1GS/s
• rozsah časovej základne: 2ns/div až 50s/div
• doba nábehu: ≤ 3,5ns
• verikálna os: 1mV/div až 20V/div (1MΩ), každý kanál má samostatné vertikálne menu
• vertikálne rozlíšenie: 8 bit
• presnosť DC zosilnenie: ±3%
• dĺžka uloženého záznamu: 2 x 512k vzorkovacích bodov
• hĺbka pamäte: jeden kanál 64kpts, dva kanály 2 x 32kpts
• spúšťanie: Edge, Pulse, Video, Slope, Alternating trigger.
• matematické operácie s priebehmi: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
• automatické meranie parametrov signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, + Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
• počet meraní: 5 súbežných meraní
• štatistické meranie: priemer, Max, Min, štandardná odchýlka, počet meraní
• frekvenčný čítač: 6 bitov
• štandardné rozhranie: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
• softvérové ​​tlačidlá v obrazovke
• softvérová klávesnica na obrazovke pre pomenovanie ukladaných súborov
• počet ukladaných súborov do pamäte osciloskopu/na USB flesh: 20/200
• uloženie aktuálnej obrazovky vo formáte BMP na USB flesh
• viacjazyčné menu (okrem iného anglicky, nemecky, francúzsky, portugalsky, španielsky, rusky)

Technické parametre :

• displej: TFT, uhlopriečka 178mm (7 palcov), 800 x 480 pixelov x RGB, max. jas typicky 300nit
• kalibračný interval: 1 rok
• napájanie: 100V-240V AC, 45 až 440Hz
• spotreba: max. 100VA
• pracovná teplota okolia: 0°C až +40°C
• pracovná vlhkosť okolia:
